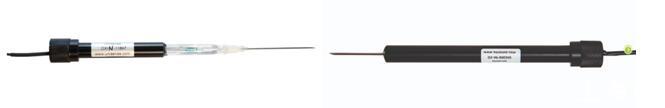

穿刺型氧微電極                                              氧微呼吸電極

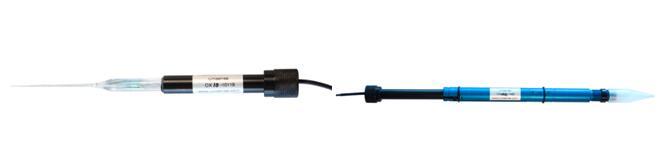

氧針電極（測沙灘）                             氧針電極（刺穿橡膠塞）

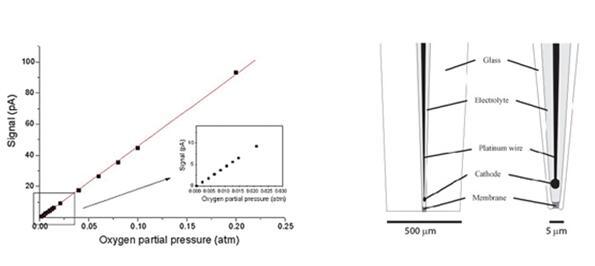

原理


克拉克型氧微電極測量氧分壓，氧氣通過尖端的硅酮膜擴散進電極產生電流，電極內置的保護陰極，可以快速去除電解液中的氧氣，最大程度減少了零電流和預極化時間。




尖端尺寸


型號

尖端直徑

OX-10

8-12 μm

OX-25

20-30 μm

OX-50

40-60 μm

OX-100

90-110 μm

OX-500

400-600 μm

OX-N

1.1mm

OX-NP

1.6mm

OX-eddy

150-200μm


技術參數

標準規格

定做

玻璃微電極

尖端直徑

OX-10 (8-12 μm)
OX-25 (20-30 μm)
OX-50 (40-60 μm)
OX-100 (90-110 μm)
OX-500 (400-600 μm)
OX-MR (400-600 μm)
OX-Eddy (10-20 μm)

3-5 μm
100-400μm ,

600-800 μm


距尖端20毫米

直徑

< 2 mm

< 1 mm


距尖端50毫米

直徑

8 mm

< 2 mm

針電極

針長

40mm

自定義


針直徑

1.1mm

自定義

所有電極

總長

150-200 mm

70-350 mm


玻璃軸直徑

8 mm

6-20 mm


塑料保護套直徑

11 mm



電纜長度

1.5-2 m

0-20 m


接口

檸檬接口



內參比

有



防水

實驗室電極防水深2-3米

水下原位電極防深6000米


工作溫度范圍

-10o-60o



尖端顏色

透明玻璃

涂黑


保證使用壽命

6個月內電極尖端無物理損傷不能測量可免費更換
水底渦動相關系統氧微電極2個月



預期使用壽命

大于1年，電極尖端越粗壽命越長



空間精度

等于微電極尖端直徑



溫度系數

2-3% / oC



測量范圍

0-1 atm pO2

更大范圍


檢測下限

0.3 μM

0.050 μM


響應

線性



電極耗氧量

2.5-25.0 x 10-10 mg O2/分鐘
大約4*10-4 - 5*10-3 nmol/小時



攪拌敏感度和響應時間

攪拌敏感度

90%響應時間


OX-10 標準

<2%

1-3 s


OX-10 快速響應

<5%

<0.3 s


OX-10 低攪拌敏感度

<0.5%

<5 s


OX-25 標準

<2%

<4 s


OX-25 快速響應

<5%

<0.5 s


OX-25 低攪拌敏感度

<0.5 %

<5 s


OX-50 標準

<2%

<5 s


OX-50 快速響應

<5%

<1 s


OX-50 低攪拌敏感度

<0.5 %

<5


OX-100 標準

1.50%

<8 s


OX-100 快速響應

5%

<2 s


OX-100 低攪拌敏感度

<0.5 %

< 8 s


OX-500 標準

1.50%

<15 s


OX-500 快速響應

<5%

<3 s


OX-500 低攪拌敏感度

<0.5 %

< 15 s


OX-Eddy

2-5%

< 0.3 s
