硫化氫微電極是測量硫化氫產物的理想工具，最小尖端直徑5-10微米，極高的空間精度，最快響應時間0.3秒。


Unisense公司生產的硫化氫微電極是克拉克型微電極，帶內參比和保護陰極。 Unisense提供兩種具有不同特性的硫化氫微電極。兩種類型都是帶有內參比和感測陽極的小型安培傳感器。陽極相對于內部參考極化。在外部分壓的驅動下，來自環境的硫化氫穿過傳感器尖端膜進入電解質，硫化氫最終被陽極氧化。這會產生皮安級別的電流，該電流可以通過主機進行測量。


在I型傳感器中，信號是通過硫化氫在傳感器尖端的陽極上直接氧化而生成的。I型傳感器對氫氣敏感，因此請勿在氫氣濃度高的環境中使用。但是，與II型傳感器相比，I型傳感器具有更高的信噪比，更長的保修期和預期使用壽命，并且對光不敏感。


在II型傳感器中，通過尖端膜進入的硫化氫在堿性電解質中轉化為HS-離子。它立即被鐵氰化物氧化，生成硫和亞鐵氰化物。傳感器信號是由傳感器尖端陽極處的亞鐵氰化物再氧化生成的（Jeroschewski等人，1996）。內部保護電極有助于電解質中亞鐵與亞鐵氰化物的比例恒定，從而將零電流降至最低。亞鐵/亞鐵氰化物配合物對光敏感，傳感器涂成黑色以最大程度地減少光干擾。


由于較高的信噪比和較長的預期壽命，因此應在大多數環境中選擇I型傳感器。如果氫氣濃度很高，則應使用II型。要計算總硫化物濃度，還需要測量樣品中的pH。

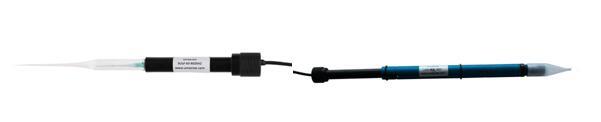

穿刺型硫化氫微電極                            硫化氫微呼吸電極

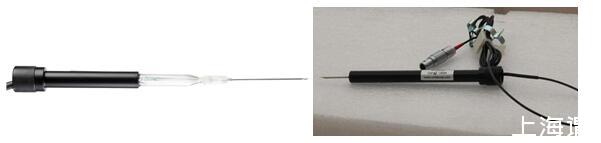

                                     硫化氫針電極（測沙灘）                                             硫化氫針電極（刺穿橡膠塞）



尖端尺寸



型號

尖端直徑

SULF-10

8-12 μm

SULF-25

20-30 μm

SULF-50

40-60 μm

SULF-100

90-110 μm

SULF-200

175-225 μm

SULF-500

400-600 μm

SULF-N

1.1mm

SULF-NP

1.6mm

SULF-eddy

150-200μm

SULF-50LR

40-60 μm，用于低濃度樣品穿刺

SULF-100LR

90-110 μm，用于低濃度樣品穿刺

SULF-500LR

400-600 μm，用于低濃度樣品

SULF-NPLR

1.6mm針電極，穿刺橡膠塞測低濃度樣品


技術參數

標準規格

定做

玻璃微電極

尖端直徑

SULF-10  (8-12μm)
SULF-25 (20-30μm)
SULF-50 (40-60μm)
SULF-100 (90-110μm)

SULF-200 (175-225μm)
SULF-500 (400-600μm)
SULF-MR (400-600μm)
SULF-Eddy (10-20μm)

3-5 μm
100-400μm,  600-800μm


距離尖端20mm直徑

< 2mm

< 1mm


距離尖端50mm直徑

8mm

< 2mm

針電極

針長

40mm

自定義


針頭直徑

1.1mm


所有電極

總長

150-200mm

70-350mm


玻璃管直徑

8mm



塑料保護套直徑

11mm



電纜長度

1.5-2 m

0-20 m


電纜接口

檸檬接口

BNC適配器


內參比

有



保護陰極

有



防水

有



工作溫度范圍

-2o-60o



保證使用壽命

6個月內電極無物理損傷不能測量可免費更換



預期使用壽命

1年，尖端直徑越粗壽命越長



空間精度

等于尖端直徑



溫度系數

2-3% / oC



測量范圍

0-10 mM H2S （水中）

0-10 mM


線性范圍

0-300 μM H2S （水中）

0-10μM H2S （水中）

0-10 mM


攪拌敏感度

< 2%



檢測下限

0.3μM

10nM

2-3nM


信號漂移

25%/月，需要經常校正來消除漂移



90%響應時間

< 10s

<20s 低范圍傳感器

<60s 203nM低范圍傳感器
