1.摘要

本文檔旨在系統性地介紹氫電極（HydrogenElectrode）的基本原理，并重點聚焦于丹麥Unisense公司生產的氫氣微電極（H?Microsensor）的技術特點、工作機理、應用領域及操作注意事項。該文檔為研究人員在微生物學、環境科學、電化學和工業過程監控等領域使用該尖端工具提供理論支持和實踐參考。

2.氫電極基礎理論

氫電極是一種對氫氣分壓（pH?）或濃度具有特異性響應的電化學傳感器。其核心原理基于氫氣的氧化反應。

?經典原理-標準氫電極(SHE):

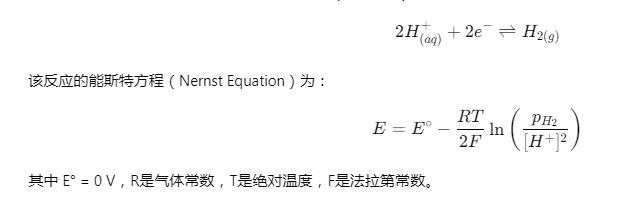

在電化學中，標準氫電極是定義電極電勢基準（E°=0V）的理想電極。其半反應為：

該反應的能斯特方程（NernstEquation）為：

其中E°=0V，R是氣體常數，T是絕對溫度，F(xiàn)是法拉第常數。

?傳感器原理-極化氫電極:

Unisense的氫氣微電極并非用于測量電勢，而是作為電流型（安培型）傳感器。其工作原理是：

1.極化電壓:在工作電極（陽極）和對電極（陰極）之間施加一個固定的正極化電壓（通常為+0.6to+0.8Vvs.內部參比電極）。

2.電化學反應:氫氣分子擴散通過選擇性膜到達陽極表面，并被強制氧化：

3.電流信號:上述反應產生的電流與擴散到電極表面的氫氣速率成正比，進而與樣品中的氫氣分壓（濃度）成正比。該電流信號（pA級）被高靈敏度放大器測量并轉換為濃度讀數。

3.丹麥Unisense氫氣微電極技術詳解

Unisense是專門設計和制造微傳感器系統的世界領先公司，其氫氣微電極以其極高的靈敏度和空間分辨率而聞名。

3.1核心結構與特點:

1.微型化尖端:傳感器尖端直徑可小至10-100μm，使其能夠進行微環境測量（如生物膜、沉積物、植物根際、單個細胞團），幾乎不對被測體系造成干擾。

2.選擇性膜:尖端覆蓋一層專用的氫氣選擇性膜。該膜允許氫氣快速通過，同時有效排除水、離子、硫化氫（H?S）等常見干擾物質，確保測量的高選擇性和穩定性。

3.三電極系統:內置工作電極、對電極和參比電極，構成一個完整的電化學電池，確保極化電壓穩定，讀數準確。

4.高靈敏度與低檢測限:得益于精密的電極設計和強大的信號放大器（UnisenseAmpmeter），檢測限可低至納摩爾（nM）甚至皮摩爾（pM）級別，能夠探測微生物產生的微量氫氣。

5.快速響應時間:(T90)通常小于1秒，能夠?qū)崟r監測氫氣的動態變化過程。

3.2典型型號示例(UnisenseH?Microsensor):

?測量范圍:通常提供多種范圍，如0.1-100μM,1-1000μM,最高可達2mM。

?檢測限:低至10-50nM。

?尖端直徑:常見有50μm,100μm等規格。

?兼容性:可與Unisense的微操作器、顯微鏡安裝座聯用，進行精確的一維/二維空間剖面掃描。

4.主要科研應用領域

Unisense氫氣微電極的應用極大地推動了多個前沿科學領域的發展：

1.環境微生物學與生物地球化學:

?產甲烷作用研究:氫氣是厭氧消化中互營代謝的關鍵中間產物。微電極用于測量沉積物、污泥中H?的微梯度，研究產酸菌和產甲烷菌之間的氫轉移。

?硫酸鹽還原研究:監測硫酸鹽還原菌對H?的消耗。

?反硝化作用:研究氫氣作為電子供體驅動反硝化過程。

2.醫學與腸道微生物組研究:

?腸道菌群代謝:探測人類或動物腸道（體外模擬系統或體內）中微生物發酵產生的氫氣，研究其與健康、疾病（如炎癥性腸病）的關系。

?呼氣氫測試研究:為臨床呼氣氫測試提供更直接、空間分辨的體內驗證手段。

3.生物技術與工業過程監控:

?發酵過程優化:實時監測發酵罐中氫氣作為副產品或底物的濃度，優化菌株性能和工藝條件。

?生物氫生產:在線監測產氫微生物（如梭菌、藻類）的產氫速率和效率，篩選高效菌株。

4.植物與土壤科學:

?根際微生物互作:測量植物根際周圍由于固氮菌、產氫菌活動造成的H?微環境變化。

?共生固氮:研究豆科植物根瘤中固氮酶反應產生的氫氣及其再氧化過程。

5.材料與腐蝕科學:

?氫滲透研究:監測金屬材料在腐蝕過程中表面析出的氫氣，用于評估材料的氫脆敏感性。

5.操作注意事項與校準

1.校準至關重要:微電極在使用前必須進行校準。

?零點溶液:使用連二亞硫酸鈉（Sodiumdithionite,Na?S?O?）溶液化學除氧除氫，作為“零點”。

?標定點:使用用已知濃度氫氣飽和的溶液（通過用特定分壓的H?/N?混合氣鼓泡）進行校準。通常至少需要兩個標定點。

2.避免尖端損壞:玻璃封裝的傳感器尖端極其脆弱，操作需格外小心，避免觸碰任何堅硬物體。

3.溫度穩定性:校準和測量時的溫度應保持恒定，因為溫度影響氫氣的溶解度、擴散速率和傳感器靈敏度。

4.避免干擾物質:盡管有選擇性膜，極高濃度的某些還原性物質（如H?S）仍可能產生輕微干擾。需了解待測體系的化學成分。

5.正確儲存:長期不使用時，應按照說明書要求將電極尖端置于專用儲存液中，以保持膜和電極的活性。

6.總結與展望

丹麥Unisense的氫氣微電極代表了微傳感器技術的頂峰，它將經典的氫電極原理與先進的微制造技術相結合，實現了對氫氣濃度前所未有的高分辨率、高靈敏度、實時原位測量。

它已成為探索微觀世界氫循環不可或缺的工具，從深海沉積物到人類腸道，從實驗室發酵罐到植物根瘤，極大地深化了我們對微生物代謝途徑、生態系統功能以及工業生物過程的理解。隨著技術的不斷進步，其應用邊界將繼續拓展，為科學發現和創新提供強大支撐。

參考文獻與推薦閱讀

1.UnisenseA/S官方網站:https://www.unisense.com/

2.Revsbech,N.P.,&J?rgensen,B.B.(1986).Microelectrodes:theiruseinmicrobialecology.AdvancesinMicrobialEcology,9,293-352.

3.Petersen,S.P.,&Revsbech,N.P.(2018).HydrogenMicrosensorsforEnvironmentalandBiologicalApplications.InMicrosensorsforEnvironmentalandBiologicalApplications*(pp.1-20).Springer,Cham.

4.Kjerulf,P.etal.(2022).ApplicationofH?microsensorsinananaerobicmovingbedbiofilmreactor.WaterResearch,216,118320.

免責聲明:本文檔信息基于公開的科學知識和技術手冊整理，僅供科研參考。具體實驗操作請務必遵循Unisense官方提供的用戶手冊和實驗室安全規范。
