3.2緩慢生物降解的皮下鎂植入物對H2的透皮感應

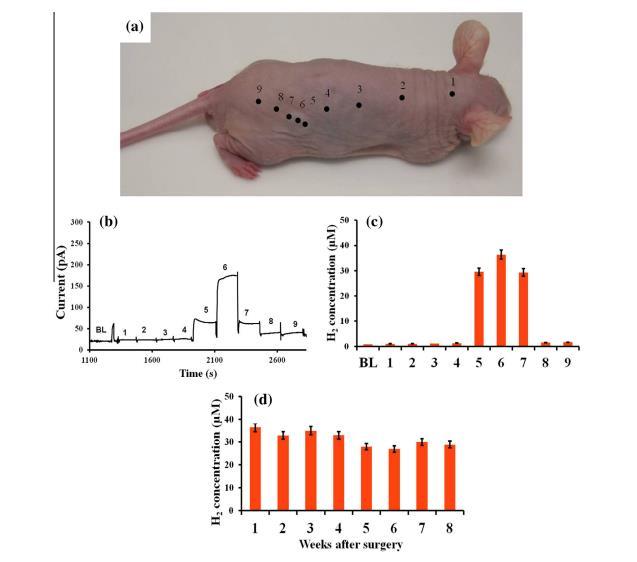

圖3、AZ31植入皮下1周后，對麻醉裸鼠進行H2測量。(a)標有測量點并編號的小鼠照片。(b)與中編號點相對應的瞬間電流反應。(c)根據校準曲線測定的各點H2濃度。BL是在空氣中的測量值。(d)AZ31(N=3)在為期8周的研究期間每周監測的H2濃度。每只小鼠以植入物正上方為中心進行一次測量。

我們還研究了一種腐蝕速度較慢的鎂合金AZ31，它產生H2的速度太慢，無法形成明顯的空腔。如圖3a所示，在小鼠身上看不到H2氣穴，只有一個凸起顯示植入的鎂圓盤的輪廓。沒有氣穴證實了AZ31的生物降解比Mg8H慢得多。圖3b-c顯示了與Mg8H合金類似，從頭部到尾部以及整個植入?yún)^(qū)域的各種測量點的實時傳感器響應和氫含量。重要的是，植入的AZ31降解產生的H2通過皮膚滲透，盡管電流水平低得多，但H2微型傳感器仍然可以輕松測量。從圖3b-c可以看出，通過植入物中心正上方皮膚的H2濃度最高。

雖然植入物附近邊緣區域的H2濃度較低，但仍能獲得可測量的信號。在植入的AZ31(6號點)中心上方的皮膚上，電流高達171pA(36.4μM)；5號點和7號點的電流分別降至66pA(29.6μM)和62pA(29.2μM)。隨著與植入物距離的增加，檢測到的H2濃度降低。在頭部區域(點1)，檢測到的H2濃度很低，與未植入任何生物降解植入物的小鼠血液中的濃度相似。同樣，在點2-4和點8-9檢測到的H2濃度也很低。從這些測量結果中可以清楚地看到，盡管H2的濃度很低，但即使沒有觀察到氣泡，也能檢測到H2通過皮膚的滲透。這一觀察結果表明，H2在皮膚中的傳輸速度非?？臁Ｋ€證實，即使在看不到氣穴的情況下，植入物降解過程中也會釋放出H2。

在合金保持植入狀態的2個月期間，采用與上述Mg8H相同的程序?qū)2含量進行了監測。圖3d中的結果顯示，與Mg8H(圖2d)相比，2個月內H2濃度的下降幅度相對較小。盡管降幅較小，但使用學生t檢驗進行的統計評估顯示，在95%的置信水平下，第一次和最后一次測量結果之間存在顯著差異。這表明在2個月的時間里，腐蝕速率始終如一，只是逐漸降低。與Mg8H相比，AZ31的腐蝕速度較慢，因此H2濃度的下降幅度較小。由于AZ31在腐蝕過程中產生的H2氣體要少得多，因此沒有必要每周釋放氣泡。此外，與腐蝕速度較快的Mg8H樣品相比，AZ31樣品上的Mg(OH)2和MgCO3腐蝕層要薄得多。

3.3生物降解非?？斓钠は骆V植入物對H2的透皮傳感

為了進行比較，還對腐蝕速度極快的合金ZK40進行了研究。如圖S2所示，更快的腐蝕速度會釋放出更多的H2，從而導致傳感器發出更高的信號。在ZK40中，氣泡中心的H2傳感器電流高達620pA(360μM)，遠高于類似位置的AZ31(171pA，36.4μM)。氣泡邊緣區域的H2傳感器電流也較高，ZK40和AZ31分別為249pA(197μM)和121pA(140μM)。

圖S2d顯示了2個月期間ZK40的H2濃度。與植入后第一周相比，ZK40的H2濃度在8周前下降了近75%。這種腐蝕速度最快的合金顯示出最高的H2初始濃度和8周內最大的降幅。

比較三種合金，三種合金在研究開始時產生的最大H2濃度和2個月期間H2的減少百分比都按照ZK40>Mg8H>AZ31的順序減少。這與根據重量損失確定的腐蝕速率一致。此外，對于腐蝕速度較快的植入物來說，取出的合金上的沉淀層要厚得多。

根據這些使用不同合金的小鼠的實驗結果，可以看出腐蝕速度較快的鎂植入體在一定時間內產生的H2更多，導致空腔尺寸更大，電極測量到的植入體上方小鼠皮膚中滲透的H2濃度更高。因此，H2電化學傳感器似乎可以通過無創程序檢測不同鎂合金在體內的相對生物降解率。

3.4 H2電化學傳感器測量與腐蝕速率的相關性

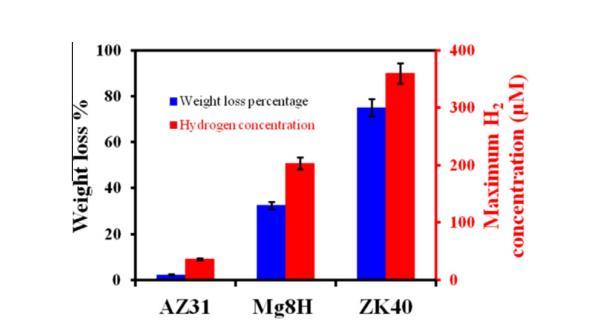

圖4、三種合金在植入2個月后重量減輕百分比與植入第一周后氫電極在體內測得的最大H2濃度的相關性。誤差為三只小鼠(N=3)測量值的標準偏差。

為了確定H2微電極的測量結果與合金腐蝕速率的相關性，我們根據植入2個月后的重量損失來確定實際腐蝕速率。圖4顯示了氫氣微電極在空腔中心或植入樣品正上方測得的最大H2濃度與重量損失的比較。重量損失測量結果表明，2個月期間的腐蝕速率順序為ZK40>Mg8H>AZ31，ZK40的生物降解速度比AZ31快得多。ZK40、Mg8H和AZ31的重量損失分別為75.0%、32.5%和2.4%。從圖中可以看出，測得的最大H2濃度與重量損失百分比成正比，這在意料之中，因為生物降解率越高，產生的H2就越多。圖4所示的H2測量值是在植入一周后記錄的。與研究期間其他時間的測量結果相比，此時進行的測量結果與H2水平和重量損失之間的相關性最好。這種方法避免了以下并發癥：每周例行從空腔中釋放氣體以緩解小鼠的不適感；兩個月內由于植入體表面形成Mg(OH)2和MgCO3腐蝕層而導致的腐蝕速度減慢；植入體的質量(尤其是腐蝕速度較快的合金)減小；以及由于時間安排問題而導致的測量時間間隔的變化。

作為動物實驗方案的一部分，每周都會測量氣腔的大小。氣腔體積是根據使用游標卡尺測量的皮膚表面尺寸估算的。然而，氣腔體積與傳感器獲得的H2濃度之間的相關性很差。我們將此歸因于氣腔中的H2每周都會釋放，以保證試驗動物的舒適度。

總的來說，隨著腐蝕速度的減慢，H2濃度在研究過程中會逐漸降低。在整個研究過程中，緩慢腐蝕的AZ31所測得的H2含量每周都相對穩定，而快速腐蝕的ZK40合金的H2含量則從研究開始到研究結束(大部分鎂已腐蝕)大幅下降。

4總結

由于H2通過皮膚的傳輸速度非常快，因此可以在小鼠皮下植入的生物降解鎂樣品上方的皮膚表面經皮測量H2的濃度。雖然濃度很低(在這些研究中約為30-400μM)，但電化學H2微電極的檢測限足以輕松測量這些濃度。測量非常迅速，氫氣微電極只需約30秒就能達到穩定讀數。測量到的H2含量與植入2個月后的樣本重量損失所確定的腐蝕率相關。因此，H2微電極有望成為監測體內鎂合金生物降解的有效手段。與傳統的生物降解率監測方法(如取出樣品的重量損失、X射線測量和顯微CT)相比，氫氣電極具有優勢。與失重法相比，它可以測量當時的生物降解率，而不是整個植入過程中的綜合生物降解率。與X射線和顯微CT相比，該儀器的成本要低得多，而且不會受到輻射。經皮感應H2的主要基本限制是H2從植入物到皮膚表面的最大組織深度，即H2可以滲透到足夠高的濃度，從而通過將微電極尖端按壓到皮膚上進行檢測。因此，這種技術可能不適用于大腿骨等深層植入物，因為在深層植入物中需要通過厚厚的肌肉層進行滲透。由于動物的身體差異，適用性也會有所不同。實際考慮因素包括需要以適當?shù)拈g隔用H2標準定期校準微電極，以確保測量的準確性。此外，H2微型電極的膜滲透性會隨著時間的推移而發生變化，導致靈敏度在幾個月內下降高達50%。

總之，這些結果為常規H2測量奠定了基礎，可作為鎂制設備體內測試的一部分。H2微電極可快速測量植入物(如用于修復斷臂、手腕、腿、腳踝、腳或下顎的鋼板)生物降解過程中產生的透皮H2水平，因為金屬直接位于測試動物的皮膚下。

該技術在人類患者身上的應用取決于H2必須通過的植入物上方生物組織的深度和滲透性。人類皮膚一般比小鼠皮膚厚，滲透性也較差。小鼠皮膚(表皮和真皮)的厚度約為200-500μm，在某些部位，如眼瞼和頸部(380-700μm)，與人類皮膚的厚度接近。人類皮膚的表皮平均厚度為83.7μm，而小鼠皮膚僅為9.4-13.3μm；人類皮膚的真皮平均厚度為908-1339μm，而小鼠皮膚僅為200-500μm。主要的滲透屏障是最外層，即角質層。

如果我們根據嚙齒類動物角質層對低分子量溶質的滲透性比人類角質層高3-4倍這一常見的經驗法則，并進一步假設人類皮膚和小鼠皮膚的毛細血管和淋巴管通暢度相當，那么初步估計，植入物剛好位于皮膚表面下方的人類受試者皮膚表面的H2逸出率將比在小鼠身上觀察到的低3-4倍。這一預測表明，使用現有的H2微電極仍然可以測量到H2。由于這一估計值包含多個假設，因此值得進行實驗驗證。因此，預計經皮H2測量對于直接植入皮下(如手背和腳背、手指和腳趾等附屬器官以及手臂等接近表面的骨骼部位)是有效的。對于較深的植入物，特別是H2必須通過肌肉與血管滲透的地方，H2的反應會減弱，而血管會將H2帶走。這種方法具有無創的特點，而且操作簡單，因此可用于對人體皮膚附近植入物的生物降解率進行護理點測量，作為愈合過程中醫生辦公室例行檢查的一部分。
