Imaging O2 dynamics and microenvironments in the seagrass leaf phyllosphere with magnetic optical sensor nanoparticles

利用磁性光學傳感器納米顆粒成像海草葉際氧氣動態與微環境

來源: The Plant Journal, Volume 104, 2020, Pages 1504-1519

《植物雜志》第104卷，2020年，第1504-1519頁



摘要

本研究開發了一種新型磁性光學傳感器納米顆粒技術，結合發光壽命成像系統，首次實現了對海草（大葉藻 Zostera marina）葉際復雜微環境中氧氣動態的高分辨率二維成像。研究發現附生生物膜會形成高度異質性的氧氣微環境：在光照下（300 μmol photons m?2 s?1），葉面氧氣濃度可達537 μmol L?1（超飽和狀態）；而在黑暗條件下，厚層附生生物膜（>2 mm）覆蓋區域會出現局部缺氧甚至厭氧微區（最低54 μmol L?1）。這種微環境異質性導致海草葉片的光合效率降低（光呼吸增強）并增加厭氧微生物產生還原性有毒物質（如H?S）的風險。研究還發現附生生物膜雖然限制了氣體交換，但反而增強了海草內部氧氣傳輸效率（較無附生葉片提高7倍），這是由于減少了氧氣向外泄漏。



研究目的

本研究旨在：1）開發一種基于磁性光學傳感器納米顆粒的新型成像技術，用于可視化海草葉際復雜微環境中的氧氣動態分布；2）探究附生生物膜對海草葉片表面氧氣微環境異質性的影響機制；3）闡明附生生物膜如何影響海草內部氧氣傳輸和光合生理過程。



研究思路

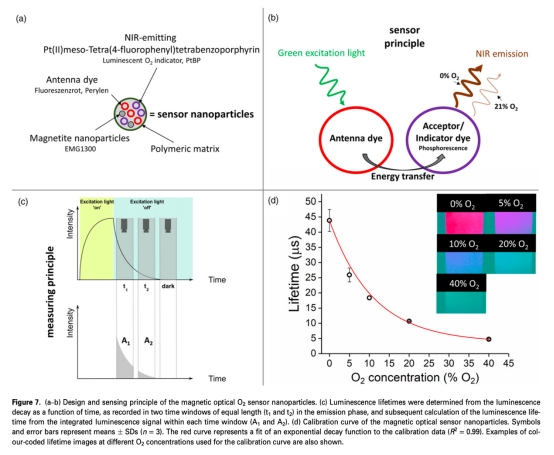

1.  納米傳感器制備：將氧敏感熒光染料（PtBP）、天線染料（Fluoreszenzrot）和磁性納米顆粒（EMG1300）封裝在聚苯乙烯-馬來酸酐共聚物（PSMA）基質中，制備出粒徑約200 nm的磁性光學傳感器納米顆粒（圖7）



2.  實驗設計：

    ? 從丹麥Helsingor海域采集帶有天然附生生物膜的大葉藻葉片樣本



    ? 通過強釹磁鐵將納米顆粒固定于葉片表面（圖7a）



    ? 設置三種光照條件（0、30、300 μmol photons m?2 s?1）模擬晝夜變化



3.  多維測量技術結合：

    ? 納米顆粒成像：使用發光壽命成像系統（LLIM）獲取葉際二維氧氣分布（圖1-3）











    ? 微傳感器驗證：采用Unisense O?微傳感器（OX-50型）測量精確的氧氣微剖面（圖2）

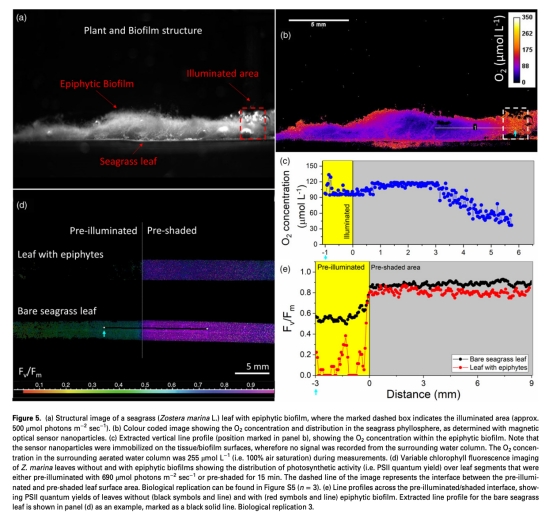

    ? 熒光成像：使用PAM成像系統測定PSII量子產量以評估光合活性（圖5）



4.  數據分析：

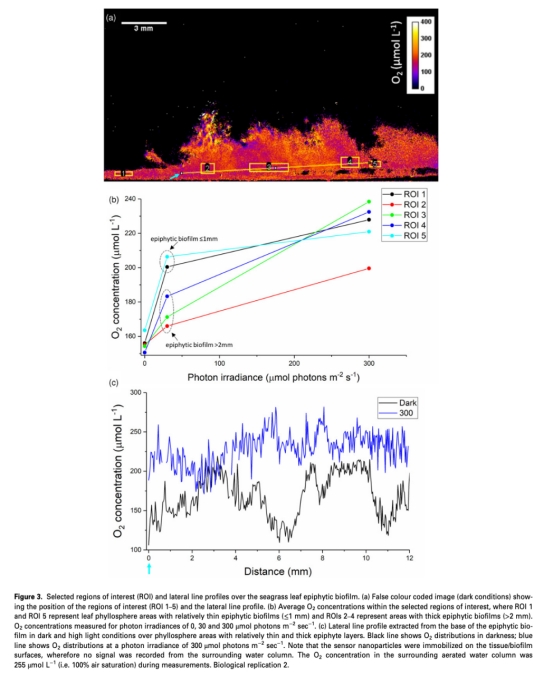

    ? 提取區域（ROI）氧氣統計量（表1）和線性剖面數據（圖3）



    ? 計算相對內部氧氣傳輸率（R = ΔC???/C???）評估附生生物膜對氧氣傳輸?shù)挠绊懀▓D6）



測量的數據及研究意義

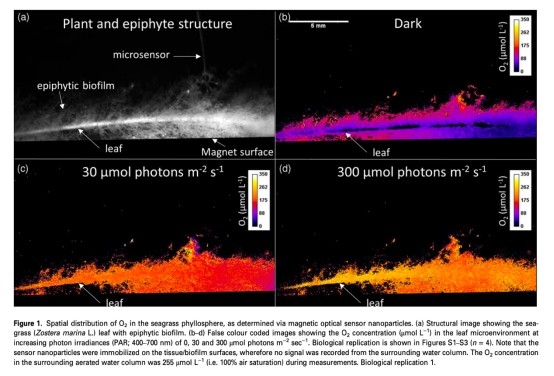

1.  二維氧氣分布圖像（圖1、2、4）：

    ? 測量數據：通過納米顆粒成像獲得全葉際尺度氧氣濃度空間分布



    ? 研究意義：首次揭示附生生物膜下存在的氧氣微異質性，發現厚層生物膜區域（>2 mm）在黑暗中出現厭氧微區（O? < 100 μmol L?1），這為解釋附生生物導致的海草衰退提供了直接證據——厭氧微環境促進還原性有毒物質（如H?S）生成

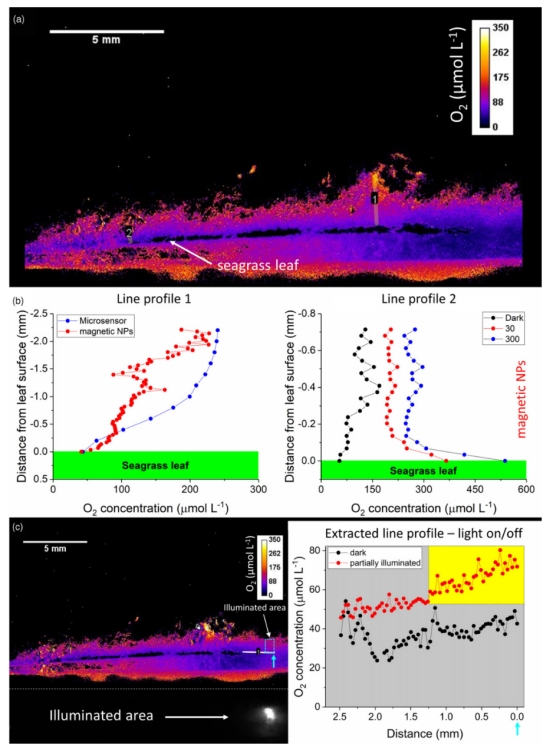

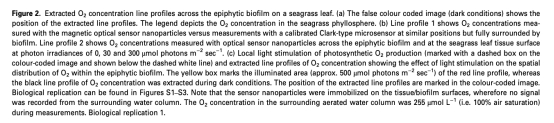

2.  氧氣微剖面數據（圖2、3）：

    ? 測量數據：Unisense微傳感器測量的垂直氧氣梯度顯示，葉面氧氣濃度從黑暗中的54 μmol L?1增至強光下的537 μmol L?1



    ? 研究意義：量化了附生生物膜總擴散距離（TDD）對氣體交換的阻礙效應，表明厚層生物膜使葉片補償光強升高，增加海草光需求

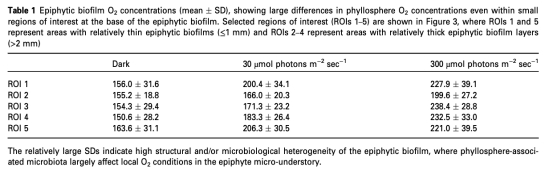

3.  區域氧氣統計量（表1）：

    ? 測量數據：5個ROI的氧氣濃度標準差達18.8-39.1 μmol L?1



    ? 研究意義：證實葉際微環境存在高度空間異質性，即使微小區域（約1 mm2）內氧氣條件也可能顯著差異，影響微生物群落分布和活性

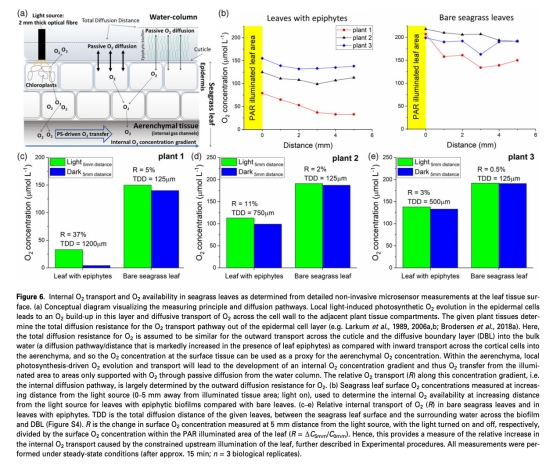

4.  相對內部氧氣傳輸率（圖6）：

    ? 測量數據：附生葉片內部氧氣傳輸率比無附生葉片高7倍（R值比較）



    ? 研究意義：發現附生生物膜通過減少氧氣外泄反而增強內部氧氣傳輸，這一悖論效應深化了對植物-附生生物相互作用的認知



結論

1.  海草葉際存在高度異質性的氧氣微環境，厚層附生生物膜（>2 mm）在黑暗條件下導致局部厭氧區域，增加還原性有毒物質（如H?S）生成風險

2.  附生生物膜雖阻礙氣體交換導致葉面氧氣超飽和（光照下）和缺氧（黑暗下），但通過減少氧氣外泄反而增強內部氧氣傳輸效率7倍

3.  磁性光學傳感器納米顆粒成像技術是研究植物-微生物界面化學微環境的突破性工具，可實現高空間分辨率（0.034 mm/像素）的動態觀測

4.  海草衰退可能與附生生物膜誘導的葉際微環境異質性直接相關，未來保護策略需重點關注附生生物控制與微環境調控



使用丹麥Unisense電極測量數據的研究意義

本研究中使用丹麥Unisense公司的Clark型氧氣微傳感器（OX-50型）進行了關鍵驗證測量，其研究意義主要體現在：



1.  提供高精度基準數據：Unisense微傳感器測量了從水體經附生生物膜到葉面的精確氧氣微剖面（圖2），為納米顆粒成像數據提供了校準基準。例如，在葉面位置微傳感器測得43 μmol L?1，與納米顆粒測量的41 μmol L?1高度吻合，驗證了新技術可靠性



2.  解析擴散機制：通過微剖面測量計算出附生生物膜的總擴散距離（TDD=500-1200 μm），首次量化了生物膜對氣體交換的阻礙強度。這一關鍵參數揭示了厚層生物膜導致氣體交換效率降低52-39%的物理機制

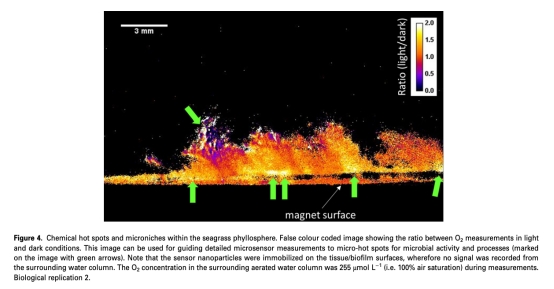

3.  揭示代謝熱點：微傳感器在納米顆粒指引下定位測量了化學熱點區域（圖4），發現厭氧微區與硫酸鹽還原菌活性區重合，證明附生生物膜下存在活躍的厭氧代謝



4.  互補技術優勢：Unisense微傳感器提供了納米顆粒無法測量的關鍵參數——精確的濃度梯度和擴散通量。其高達50 μm的空間分辨率和毫秒級時間分辨率，能夠捕捉納米顆粒成像無法分辨的劇烈梯度變化，為建立生物膜-葉片系統的擴散模型提供了輸入?yún)?shù)



Unisense微傳感器在本研究中發揮了“黃金標準”的作用，其高精度測量不僅驗證了新型納米成像技術的可靠性，更重要的是提供了理解物理擴散過程和微生物代謝活動的關鍵定量數據，是完整闡釋海草葉際生物地球化學過程的不可或缺的技術支撐。
