Visual Hydrogen Mapping Sensor for Noninvasive Monitoring of Bioresorbable Magnesium Implants In Vivo

用于體內生物可吸收鎂植入物無創監測的視覺氫標測傳感器

來源：JOM, Vol. 72, No. 5, 2020



1. 摘要核心內容



論文摘要提出一種可視化氫氣（H?）映射傳感器，用于無創監測可降解鎂合金（LAZ611和WKX41）植入物的生物降解過程：



工作原理：傳感器由MoO?/Pd納米顆粒薄膜組成，暴露于H?時發生不可逆顏色變化（灰→深藍），反映皮下鎂合金降解產生的H?滲透濃度；



創新優勢：相比丹麥Unisense電化學H?傳感器（單點測量），可生成三維H?滲透圖（圖1b, 2b），操作簡便、成本低、無輻射風險；



驗證結果：成功區分不同降解速率的鎂合金（LAZ611快于WKX41），靈敏度滿足無可見氣泡的慢速降解場景（圖2a）。





2. 研究目的



解決可降解鎂合金植入物體內降解監測的臨床挑戰：



問題1：傳統方法（如重量損失）僅提供平均降解率，無法實時反映動態變化；



問題2：現有電化學H?傳感器（如Unisense）需逐點測量，耗時且難實現大面積成像；



目標：開發大面積可視化傳感器，實現非侵入、實時、空間分辨的降解動力學監測。



3. 研究思路



1.傳感器設計：



柔性透明基板（10μm）上真空沉積MoO?（350nm）/Pd納米顆粒（2nm）/PTFE（100nm）三層膜（圖未展示）；



H?觸發反應：Pd催化H?解離→H原子還原MoO?→生成有色氫青銅（顏色不可逆）。

2.動物模型：



裸鼠皮下植入鎂合金圓片（LAZ611/WKX41，?5×1.4mm）；



傳感器裁剪至1cm×1cm覆蓋植入區域，膠帶固定于皮膚（圖1a, 2a）。

3.數據采集：



可視化監測：定時拍攝傳感器顏色變化（圖1a, 2a）；



定量分析：ImageJ軟件轉換RGB圖像為亮度值（圖1c, 2d）；



對照驗證：Unisense電化學傳感器測量H?濃度（圖3b）。



4. 測量數據及研究意義

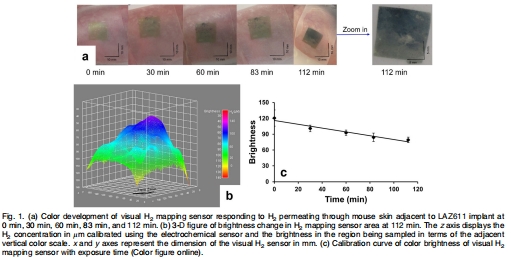

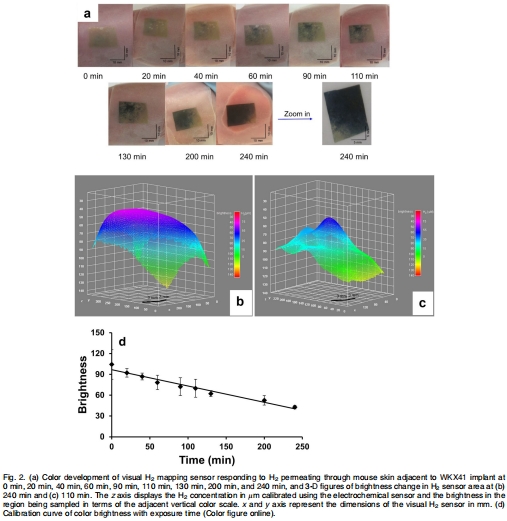

（1）降解動力學可視化（來自圖1a, 2a）



數據：



LAZ611：112分鐘全區域變深藍（圖1a）；



WKX41：240分鐘僅中心區域深藍（圖2a）。



意義：直觀比較合金降解速率（LAZ611 > WKX41），空間分布揭示中心降解最快（與氣體腔位置一致）。



（2）三維H?滲透圖（來自圖1b, 2b）



數據：亮度值構建3D圖，中心亮度最低（H?濃度最高），邊緣遞增（圖1b, 2b）；



意義：首次實現降解熱區成像，為大型植入物（如骨板）的局部腐蝕評估提供新工具。



（3）亮度-時間定量關系（來自圖1c, 2d）



數據：



LAZ611：亮度 = -0.41×時間 + 119.9（R2=0.91）；



WKX41：亮度 = -0.24×時間 + 96.8（R2=0.96）。



意義：斜率量化降解速率（LAZ611斜率更大），為合金設計提供參數化反饋。

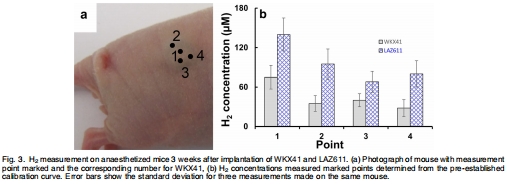

（4）Unisense驗證數據（來自圖3b）



數據：



LAZ61：中心H?濃度140±25μM，邊緣68–95μM；



WKX41：中心75±18μM，邊緣28–40μM。



意義：驗證視覺傳感器準確性，證實中心降解更快的空間規律（圖3b）。



5. 結論



1.技術可行性：視覺H?映射傳感器可實時、無創監測鎂合金體內降解，靈敏度覆蓋快/慢速降解合金（LAZ611/WKX41）。

2.臨床價值：



提供空間分辨的降解動力學（優于單點測量的Unisense傳感器）；



操作簡便、無輻射風險，適用于長期監測及大型植入物評估。

3.改進方向：提升Pd催化劑活性以縮短響應時間，增強薄膜粘附性適應活體運動。



6. 丹麥Unisense電極的研究意義



在研究中承擔關鍵驗證與基準角色：



1.精度錨定：作為金標準提供絕對H?濃度值（μM級），校準視覺傳感器的亮度-濃度關系（圖3b）；

2.空間定位驗證：通過多點測量（中心/邊緣）證實降解的空間異質性（中心>邊緣），支撐3D滲透圖的可信度；

3.技術對比凸顯優勢：



局限性：單點測量（探頭?50μm）需耗時定位，無法快速成像；



視覺傳感器優勢：Unisense數據反襯新技術的大面積成像效率（一次曝光vs.逐點掃描）。



核心貢獻：為無輻射監測技術提供定量基準，推動可視化傳感器向臨床轉化。
