Revealing Decay Mechanisms of H2O2?Based Electrochemical Advanced Oxidation Processes after Long-Term Operation for Phenol Degradation

揭示了長期運行的H2O2基電化學高級氧化降解苯酚的機理

來源：Environ. Sci. Technol. 2020, 54, 10916?10925



摘要核心發現



本研究首次系統揭示了H?O?基電化學高級氧化過程（EAOPs）長期運行后陰極衰減機制：



1.性能衰減對比：



單純H?O?電解陰極衰減僅17.8%，而電芬頓（EF）、光電解H?O?（PEH）、光電芬頓（PEF）系統陰極衰減分別達90.1%、60.0%、89.6%（圖2A）；



2.衰減主因：



·OH侵蝕誘導活性位點從兩電子氧還原（ORR）轉向四電子ORR（生成H?O而非H?O?），電流效率（CE）從84±5%降至最低14.7%（圖2B）；

3.協同效應：



鹽沉淀（NaOH）、鐵污染（Fe(OH)?）、有機物吸附共同加速衰減，其中鐵污染使電化學活性面積下降37.9-40.1%（表1）。



研究目的



1.破解穩定性瓶頸：



解決EAOPs實際應用中電極壽命短的問題（現有研究多<10循環）；

2.量化衰減因素：



解析鹽沉淀、·OH侵蝕、鐵污染、有機物吸附對陰極H?O?產率的貢獻權重；

3.指導陰極設計：



為高穩定性陰極開發提供理論依據。



研究思路



1. 系統構建與長期運行



三類EAOP系統：



電芬頓（EF）、光電解H?O?（PEH）、光電芬頓（PEF）；



陰極設計：



采用低成本滾動式空氣呼吸陰極（ABC），H?O?初始產率312±22 mg·L?1·h?1（CE=84±5%）；



長期測試：



200小時連續運行（電流密度10 mA·cm?2），苯酚初始濃度100 mg·L?1。



2. 多維度衰減機制解析



電化學分析：



線性掃描伏安（LSV）、循環伏安（CV）、計時電流（CA）監測活性位點變化；



物理表征：



掃描電鏡（SEM）、X射線光電子能譜（XPS）、拉曼光譜（Raman）揭示表面侵蝕（圖3-4）；



丹麥Unisense電極應用：



原位監測反應器內H?濃度（圖5A），排除析氫反應（HER）干擾。



關鍵數據及研究意義

1. 污染物降解動力學（圖1）





數據：



PEF系統60分鐘TOC去除率92±4%（vs. EF系統57±5%），證實紫外光協同提升礦化效率（圖1C）；



H?O?累積曲線顯示PEF系統H?O?消耗速率最快（圖1D），與·OH生成量正相關。



意義：



驗證EAOPs高效降解能力，但H?O?快速消耗預示陰極持續高負荷運行風險。



2. 陰極H?O?產率衰減（圖2）



數據：



C#EF（電芬頓陰極）H?O?產率從312降至46 mg·L?1·h?1（衰減85.3%）；



C#H?O?（單純電解）僅衰減17.8%（圖2A）。



意義：



·OH侵蝕是衰減主因，鐵污染（EF/PEF系統）加劇性能劣化。



3. 表面侵蝕與污染（圖3-4）



數據：



SEM顯示EF陰極表面覆蓋紅褐色Fe(OH)?沉淀（圖3H），EDX證實Fe含量達25 atom%；



拉曼ID/IG值從0.25（新陰極）升至0.43（EF陰極），表明·OH誘導碳缺陷增加（圖4B）。



意義：



物理堵塞與化學侵蝕協同降低活性位點可利用性。



4. 電化學活性變化（圖2B）



數據：



C#PEF陰極還原峰電流（jp）衰減57.1%，但電荷轉移電阻僅增加32.3%；



CA測試顯示穩態電流衰減幅度（16.1-32.3%）遠低于H?O?產率衰減（60-90%）。



意義：



陰極未完全失活，但·OH侵蝕使活性位點轉向四電子ORR路徑。



丹麥Unisense電極的核心價值

技術原理



微傳感器原位監測：



采用H?微傳感器（型號未注明）實時測量密閉反應器內溶解H?濃度（實驗部分）；



秒級響應：



時間分辨率<1秒，捕捉H?生成瞬態動力學（圖5A插圖）。



關鍵發現



1.排除HER競爭路徑：



Unisense數據顯示所有陰極H?濃度<1.9 μM（圖5A），證實析氫反應（HER）對H?O?衰減貢獻可忽略（<0.1%）；

2.機制驗證：



H?濃度無顯著升高（vs. H?O?驟降），支持“ORR路徑轉變”而非“活性位點失活”假說；

3.系統密閉性保障：



避免傳統氣相色譜取樣導致的壓力擾動與·OH損失。



不可替代性



傳統方法局限：



離線檢測破壞系統密閉性，無法獲取實時動態數據；



Unisense優勢：



原位、連續、無擾動監測為衰減機制解析提供直接證據，尤其適用于密閉EAOP反應器。



結論



1.衰減主機制：



長期·OH侵蝕誘導陰極活性位點從兩電子ORR轉向四電子ORR，H?O?產率下降60-90%；

2.協同劣化因素：



鹽沉淀（NaOH）阻塞孔隙（比表面積下降35.4%），鐵污染（Fe(OH)?）覆蓋活性位點（Fe含量達25 atom%），有機物吸附降低傳質效率；

3.解決路徑：



異位H?O?合成策略可隔離陰極與·OH/污染物，延長電極壽命（文中提及未展開）。



Unisense技術貢獻：其原位H?監測能力是排除HER干擾、鎖定ORR路徑轉變的關鍵工具，為EAOPs衰減機制研究提供新范式。



圖示關聯：

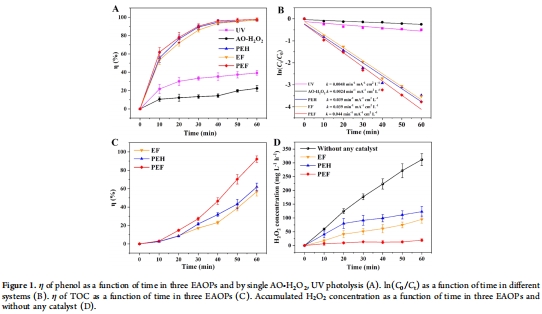

圖1：污染物降解動力學與H?O?累積曲線

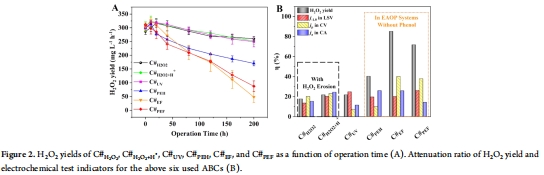

圖2：陰極H?O?產率衰減與電化學指標對比

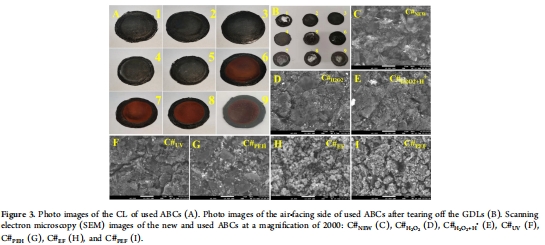

圖3：陰極表面形貌與元素分布（SEM/EDX）

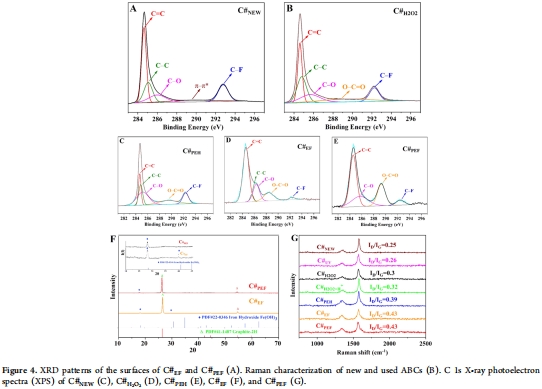

圖4：表面化學狀態（XPS/Raman）

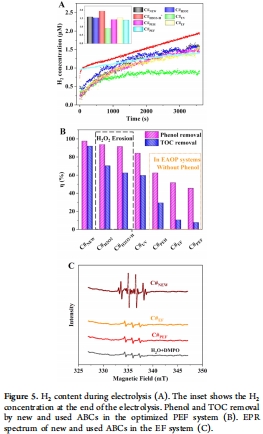

圖5A：Unisense原位H?監測數據



表1：陰極孔結構參數（BET結果）
