Simultaneous removal of pyridine and denitrification in an integrated bioelectro-photocatalytic system utilizing N-doped graphene/α-Fe2O3 modified photoanode

利用n摻雜石墨烯α-Fe2O3修飾光陽極的生物光電催化系統同時去除吡啶和反硝化

來源：Electrochimica Acta 366 (2021) 137425



摘要核心發現



本研究構建了集成生物電光催化系統（IBPS），通過N摻雜石墨烯/α-Fe?O?（NFe）光陽極實現吡啶高效降解與同步脫氮：



1.材料創新：



500℃熱解制備的NFe光陽極具有高缺陷密度（I?/I?=1.32，圖1）和優化氮構型（N-G占比43.6%，圖5c），顯著提升載流子分離效率；



2.系統性能：



吡啶降解率85.9±5.48%（vs 對照組38.16%），TOC去除率56.32%（圖7b）；



陰極脫氮效率達100%（96小時，圖7d）；

3.能量協同：



光能（可見光）、電能（1V偏壓）、生物能（生物陰極）三重耦合，電流密度提升18倍（0.15 vs 0.0083 mA/cm2，圖7a）。



研究目的



1.破解吡啶降解瓶頸：



解決傳統生物法降解率低（<40%）、光催化依賴紫外光（僅占太陽能5%）的問題；

2.實現氮循環閉環：



同步處理吡啶降解產物（NH??、NO??），避免二次污染；

3.開發可見光催化劑：



利用α-Fe?O?窄帶隙（2.2eV）特性捕獲可見光，通過N摻雜石墨烯抑制電子-空穴復合。



研究思路

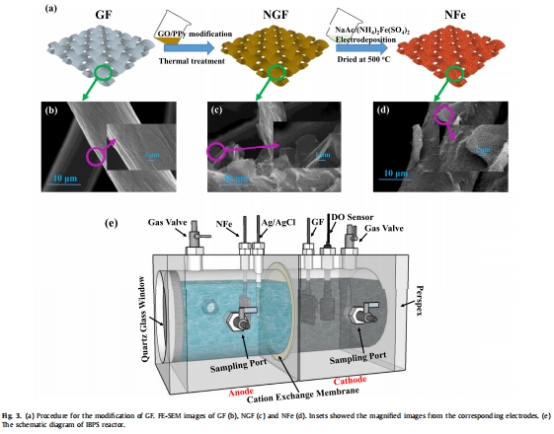

1. 材料設計與制備（圖3a）





氮摻雜石墨烯基底：



聚吡咯（PPy）熱解獲得NGF電極，500℃熱解時N-G（石墨氮）占比最高（43.6%，圖5c）；



α-Fe?O?納米針負載：



電沉積法在NGF表面生長α-Fe?O?納米針，形成"仙人掌狀"結構（圖3d），比表面積提升3倍。



2. 系統構建與運行（圖3e）



雙室反應器設計：



陽極室：NFe光陽極+可見光（>400nm）；陰極室：生物陰極+反硝化菌；



晝夜模擬運行：



ON-OFF光照模式（12小時/周期），陽極偏壓1V，陰極添加乙酸鈉為電子供體。



3. 機制解析



自由基路徑驗證：



空穴捕獲劑（KI）使吡啶降解率下降60%，證實h?為主導活性物種；



電子傳遞路徑：



光生電子經外電路傳輸至生物陰極，驅動NO??→N?還原（圖9）。



關鍵數據及研究意義

1. 材料表征數據

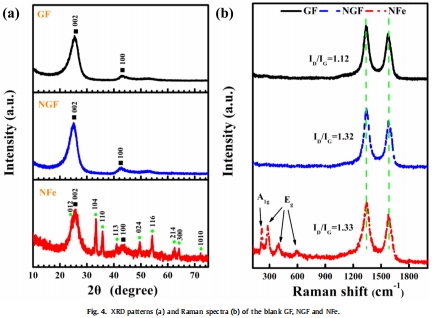

拉曼光譜（圖1/圖4b）：



NFe的I?/I?=1.33（vs GF的1.12），證實N摻雜引入大量缺陷位，提升電子存儲能力；

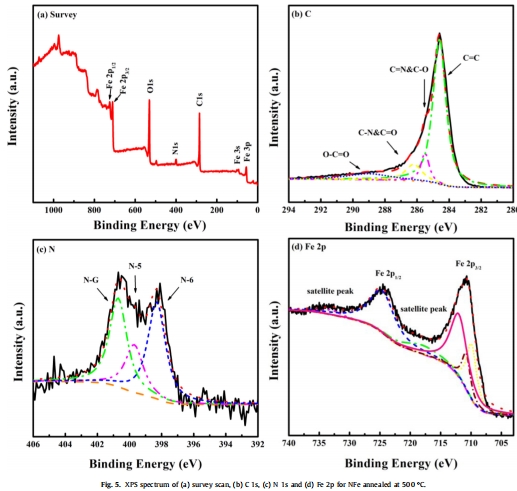

XPS分析（圖5）：



Fe 2p?/?峰位于710.8eV（圖5d），證實純相α-Fe?O?，避免Fe2?副反應干擾。



2. 光電化學性能

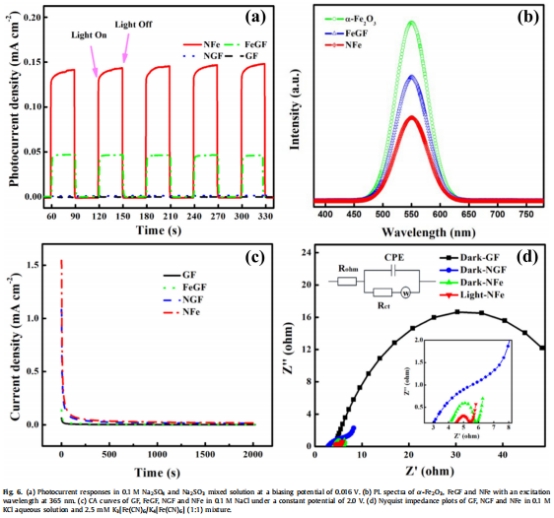

光電流密度（圖6a）：



NFe達0.1414 mA/cm2（vs α-Fe?O?的0.0451 mA/cm2），提升310%，證實N摻雜石墨烯的電子中介作用；



阻抗分析（圖6d）：



光照下Rct=1.21Ω（vs 黑暗1.72Ω），揭示光生載流子高效分離。



3. 系統運行數據

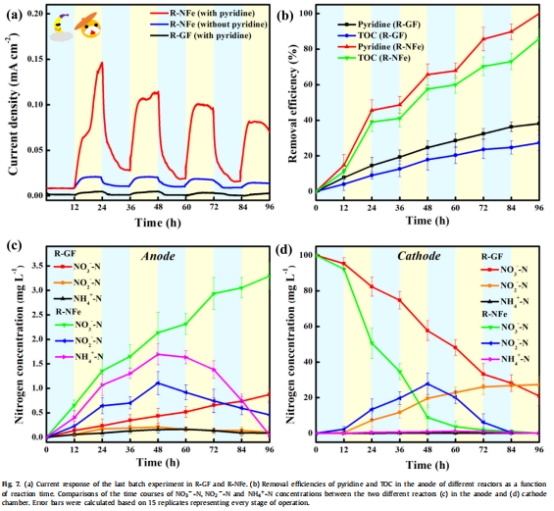

吡啶降解動力學（圖7b）：



光照周期內降解速率提升3倍，證實光驅動反應主導；



氮轉化路徑（圖7c-d）：



陽極生成NH??（1.69 mg/L）擴散至陰極，96小時內完全轉化為N?，實現氮平衡。



丹麥Unisense電極的核心價值

技術功能



溶解氧（DO）原位監測：



采用PA2000微電極自動化傳感器（實驗部分），時間分辨率達秒級；



限氧環境驗證：



測得陽極室DO從0.65 mg/L降至0.09 mg/L，為同步硝化反硝化（SND）提供關鍵條件。



關鍵發現



1.生物陰極氧調控：



Unisense數據證實陰極DO維持0.26-0.09 mg/L，滿足：



好氧硝化（NH??→NO??需DO>0.5 mg/L）；



缺氧反硝化（NO??→N?需DO<0.5 mg/L）；



2.質量傳遞佐證：



DO梯度數據（陽極0.09 mg/L → 陰極0.26 mg/L）支持NH??跨膜擴散假設（圖9）；

3.系統穩定性指標：



DO持續下降趨勢印證生物膜活性，避免傳統取樣法對微環境的擾動。



不可替代性





傳統方法局限：



離線DO檢測無法捕捉光照周期內的動態變化（如ON-OFF模式下的DO波動）；



Unisense優勢：



原位實時監測+微尺度分辨率，為生物電化學系統提供無擾動氧動力學數據。



結論



1.材料機制：



N摻雜石墨烯作為"電子高速公路"，使α-Fe?O?光生電子分離效率提升310%；

2.系統優勢：



IBPS通過光-電-生三重能量協同，實現吡啶降解率85.9%與同步脫氮；

3.應用潛力：



該系統適用于含氮雜環廢水處理，太陽能利用率提升至可見光區（400-580nm）。



Unisense技術貢獻：其微尺度DO原位監測能力是解析生物陰極限氧脫氮機制的關鍵工具，為復雜廢水處理系統提供精準過程診斷。



圖示關聯：





圖1：不同溫度NGF的拉曼光譜



圖3a：NFe電極制備流程



圖3d：NFe的FE-SEM形貌



圖5：NFe的XPS譜圖（C/N/Fe元素）



圖6：光電化學性能對比



圖7：IBPS運行性能

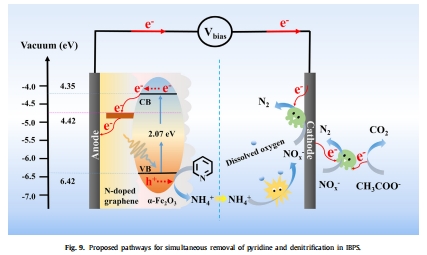

圖9：吡啶降解與脫氮機制
