Electrified biotrickling filters as tertiary urban wastewater treatment

電氣化生物滴濾池作為城市污水的三級處理

來源：Case Studies in Chemical and Environmental Engineering 4 (2021) 100143



一、摘要概述



本研究首次將 電強化生物滴濾池（e-biofilter） 應用于城市污水廠二級出水的深度處理，通過 生物電化學強化脫氮 解決低碳氮比（C/N）污水脫氮難題：



技術核心：在傳統生物滴濾池下部增設電極系統（陰極電位-0.3 V vs. Ag/AgCl），上部維持好氧硝化，下部電極區驅動生物電化學反硝化（圖1）。





關鍵成果：



最佳工況（水位75%+HRT 0.3天）下，氨氮去除速率 64.6 g N-NH??/m3/d，總氮去除速率 41.9 g N/m3/d（圖2b），能耗僅 0.026 kWh/g N（表2）。







零N?O排放：丹麥Unisense電極全程未檢出溶解態N?O（結果章節）。



同步去除COD（63.1%）與TSS（82.4%），出水滿足回用標準（結論）。



二、研究目的



技術驗證：測試e-biofilter處理真實城市污水二級出水的可行性（引言）。



工藝優化：探究水位高度（WL）與水力停留時間（HRT）對脫氮性能的影響（方法2.1）。



排放監測：評估生物電化學脫氮過程的N?O排放風險（方法2.3）。



三、研究思路



采用 梯度實驗設計，分兩階段對比不同工況：

1. 裝置與運行

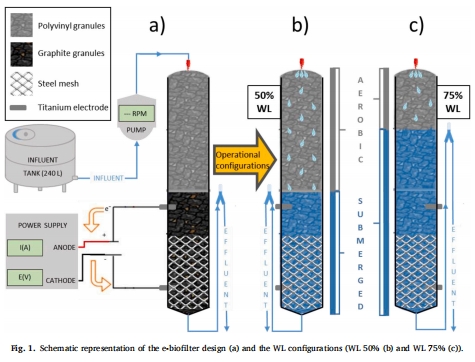

反應器結構：PVC柱狀反應器（1.39 L），下部填充導電石墨（生物陰極區），上部填充PVC填料（好氧區），鈦棒電極控制陰極電位-0.3 V（圖1a）。



水位調控：對比50% WL（好氧區占比50%）與75% WL（好氧區占比25%）（圖1b,c）。

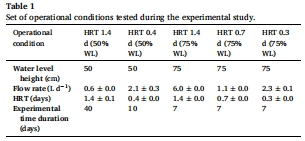

進水切換：前10天合成廢水啟動，后續接入西班牙Quart污水廠真實二級出水（表1）。



2. 監測指標



常規參數：NH??、NO??、NO??、COD、TSS、pH、電導率（APHA標準）。



N?O監測：Unisense液相微傳感器實時檢測出水溶解N?O（方法2.3）。



能耗計算：根據電壓/電流與脫氮量計算能量效率（kWh/g N）（方法2.3）。



四、關鍵數據及研究意義

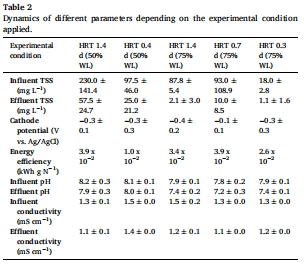

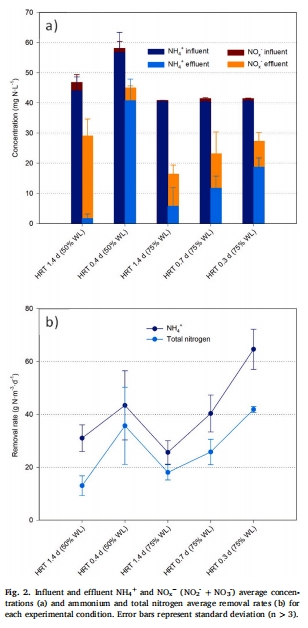

1. 脫氮性能與水位/HRT關聯（圖2, 表2）



數據來源：不同WL與HRT組合下的進出水氮濃度監測（n>3）。



結果：



WL 50%：HRT 1.4天時氨氧化完全（出水NH??=1.7 mg/L），但反硝化受限（NO??=27.3 mg/L）；縮短HRT至0.4天提升脫氮速率但氨氧化惡化（出水NH??=40.8 mg/L）。



WL 75%：HRT 0.3天時脫氮速率最高（41.9 g N/m3/d），出水總氮16.4 mg N/L。



意義：證實高水位（75% WL）通過強化缺氧環境可協同提升硝化/反硝化效率，破解低碳氮比瓶頸。

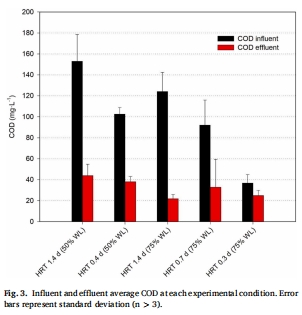

2. 有機物與懸浮物去除（圖3, 表2）



數據來源：進出水COD/TSS濃度監測。



結果：平均去除率COD 63.1%±19.3%、TSS 82.4%±18.7%，出水COD<44 mg/L，TSS<58 mg/L。



意義：e-biofilter具備多污染物協同去除能力，出水滿足再生水標準（如西班牙RD 1620/2007）。



3. 能耗效率（表2）



數據來源：電壓/電流記錄與脫氮量計算。



結果：能耗范圍0.010–0.039 kWh/g N，顯著低于同類電強化生物濾池（0.27–0.83 kWh/g N）。



意義：生物電化學反硝化大幅降低脫氮能耗，為污水廠節能改造提供新路徑。



五、結論



技術可行性：e-biofilter可高效處理真實城市二級出水，最佳工況（WL 75% + HRT 0.3天）下達標排放。



工藝優勢：



脫氮效能：總氮去除速率41.9 g N/m3/d，媲美高C/N廢水處理系統。



低碳足跡：Unisense電極證實 全程無N?O排放，規避脫氮過程的溫室風險。



多效協同：同步去除COD、TSS，實現“一步式”深度處理。



應用前景：適用于低碳氮比污水深度脫氮，尤其適合污水再生回用場景。



六、丹麥Unisense電極數據的深度解讀

1. 技術原理與部署



原位監測：N?O微傳感器（檢測限0.01 μM）浸沒于e-biofilter出水流路，實時追蹤溶解態N?O（方法2.3）。



獨特價值：直接捕捉液相N?O濃度，規避氣相監測的滯后性與稀釋誤差。



2. 關鍵發現與意義



零排放驗證：所有工況下 未檢出溶解N?O（結果章節），證明生物電化學反硝化規避了傳統脫氮的N?O釋放風險。



機制解析：



陰極電位精準控制（-0.3 V）促進電子直接傳遞給反硝化菌，減少N?O中間產物積累（討論）。



缺氧環境（WL 75%）抑制硝化菌N?O合成路徑（討論）。



工程意義：



為污水廠碳足跡核算提供 “N?O零排放”實證，支持碳中和目標。



證實e-biofilter工藝的 環境安全性，打消推廣顧慮。



3. 行業貢獻



首例真實污水應用：填補Unisense電極在市政污水深度處理場景的數據空白。



監測標準革新：證明液相N?O直接監測比氣相監測更靈敏可靠，推動行業監測范式轉變。



總結



本研究通過Unisense電極確證e-biofilter在深度脫氮過程中 完全抑制N?O生成，結合其高效脫氮（41.9 g N/m3/d）與低碳耗（0.026 kWh/g N）優勢，為城市污水深度處理提供兼具 環境效益 與 經濟效益 的創新方案。該電極的“零檢出”結果為生物電化學工藝的溫室氣體評估樹立了新基準。
