Concurrent antibiosis and anti-inflammation against bacterial pneumonia by zinc hexacyanoferrate nanocatalysts

六氰基鐵酸鋅納米催化劑同時抗菌抗炎對抗細菌性肺炎

來源：Biomaterials 289 (2022) 121768



一、摘要概述



本研究開發了一種鋅摻雜普魯士藍類似物納米催化劑（ZnPBA NCs），通過自組裝法合成，兼具廣譜抗菌活性和多重抗氧化催化功能：



核心發現：



ZnPBA NCs（粒徑5-15 nm）具有類SOD（清除超氧陰離子）和類CAT（分解H?O?）活性（圖3b-d），羥基自由基（●OH）清除率高達90%（圖3f-g）。





對肺炎致病菌（如肺炎克雷伯菌）的殺菌率＞85%（圖5a-d），通過破壞細菌膜結構實現（圖5e）。





在小鼠細菌性肺炎模型中，單次氣管內給藥顯著降低肺部炎癥因子（IL-1β、IL-6、TNF-α下降40-60%）、減少肺水腫（濕/干重比↓9%），并清除肺部ROS（圖6b-f）。





創新點：首創“納米催化抗菌-抗炎”雙功能協同策略，突破傳統抗生素單效治療的局限。



二、研究目的



解決細菌性肺炎治療的三大關鍵問題：



耐藥性挑戰：避免抗生素濫用導致的耐藥菌株進化。



炎癥風暴控制：同步抑制感染引發的氧化應激和細胞因子風暴。



協同治療瓶頸：開發單一制劑同時實現高效抗菌和抗炎。



三、研究思路



采用材料設計-功能驗證-動物治療三級策略：



材料合成：



鋅鹽與鐵氰化鉀在酸性條件下自組裝，PVP修飾穩定納米顆粒（圖2a）。





表征證實立方晶系結構（XRD與標準卡片JCPDS#75-1257匹配，圖2c），表面存在Zn2?/Fe2?/Fe3?混合價態（XPS，圖2g-h）。



雙功能驗證：

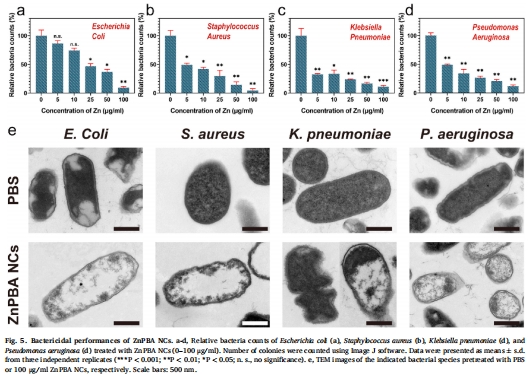

抗菌：通過菌落計數和TEM觀察，證實ZnPBA NCs破壞細菌膜完整性（圖5）。

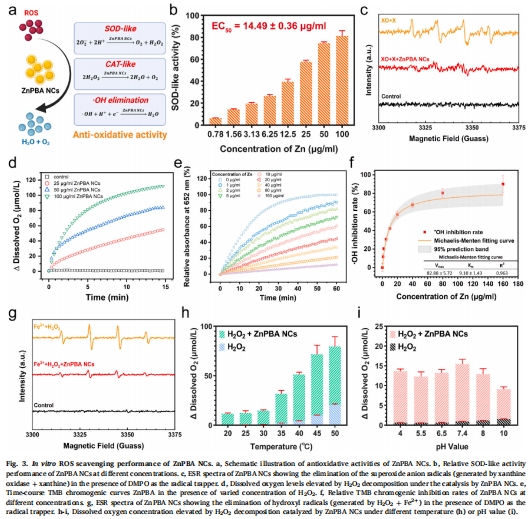

抗氧化：通過EPR、溶解氧檢測等證明其清除ROS能力（圖3）。



動物治療：



建立肺炎克雷伯菌誘導的小鼠急性肺炎模型（圖6a）。



氣管內給予ZnPBA NCs（100 μg/ml），24小時內評估療效（圖6）。



四、測量的數據及其研究意義

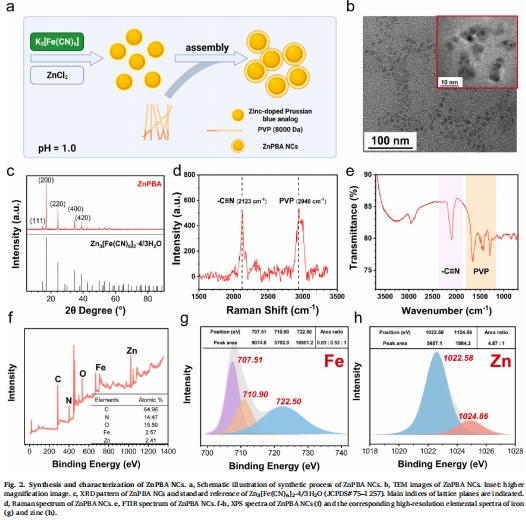

1. 材料特性數據



來源：圖2（TEM/XRD/XPS）。



關鍵結果：



水合直徑17.8±0.6 nm（DLS），Fe/Zn摩爾比≈1.07:1（EDS）。



類普魯士藍晶體結構（2103 cm?1處C≡N鍵特征峰，FTIR圖2e）。



研究意義：明確材料組成與結構，為催化活性提供基礎。



2. 抗氧化與抗菌數據



來源：圖3（ROS清除）、圖5（抗菌）。



關鍵結果：



類SOD活性：清除率81.18%（100 μg/ml，圖3b）。



類CAT活性：H?O?分解產氧速率隨溫度升高而加快（20-50℃）（圖3h）。



抗菌譜：對肺炎克雷伯菌殺菌率88.9%（100 μg/ml，圖5d）。



研究意義：證實材料通過催化清除ROS和直接殺菌實現雙功能協同。

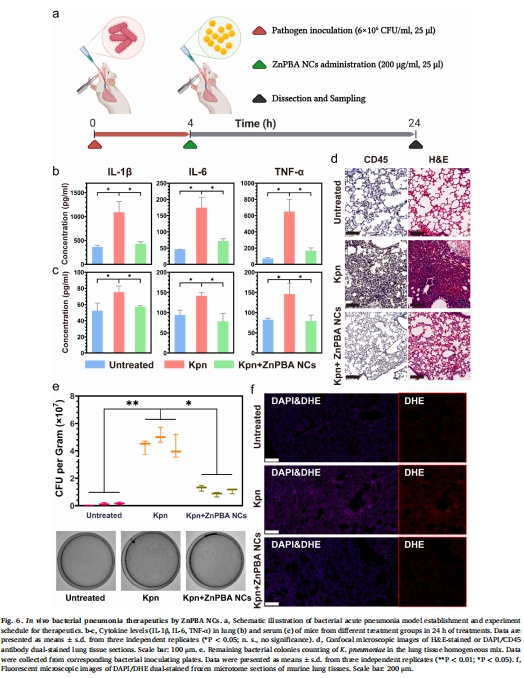

3. 體內治療數據



來源：圖6（肺炎模型）。



關鍵結果：



炎癥抑制：肺組織IL-6降低56%（圖6b），血清TNF-α降低48%（圖6c）。



細菌清除：肺部菌落數減少76.7%（圖6e）。



氧化應激緩解：肺組織ROS熒光強度下降79%（DHE染色，圖6f）。



研究意義：驗證ZnPBA NCs通過抗菌-抗炎-抗氧化三途徑協同治療肺炎。



五、結論



材料層面：



ZnPBA NCs具備穩定的納米結構與多重酶模擬活性（SOD/CAT）。



功能層面：



通過膜破壞機制廣譜殺菌，同時高效清除ROS（●OH清除率＞90%）。



治療層面：



單次氣管給藥顯著改善細菌性肺炎的感染與炎癥指標，為臨床轉化提供新策略。



六、丹麥Unisense電極數據的詳細解讀

1. 測量原理與技術優勢



工作原理：



Unisense氧微電極基于電化學還原反應（O? + 4H? + 4e? → 2H?O），電流信號∝溶解氧濃度。



空間分辨率：微米級；時間分辨率：實時監測（方法章節）。



實驗設計：



將電極浸入含H?O?（10 mM）與ZnPBA NCs（0-100 μg/ml）的溶液中，監測溶解氧變化（圖3d）。



評估不同溫度（20-50℃）和pH（4.0-10.0）下的CAT樣活性（圖3h-i）。



2. 關鍵數據與生物學意義



數據產出：



氧生成動力學：100 μg/ml ZnPBA NCs使溶解氧濃度在15分鐘內上升＞4 mg/L（圖3d），證實高效H?O?分解能力。



溫度依賴性：50℃時氧生成速率較20℃提高2.3倍（圖3h），符合酶促反應阿倫尼烏斯規律。



pH穩定性：在pH 7.4（生理環境）保持高活性（圖3i）。



研究意義：



定量催化效率：直接驗證ZnPBA NCs的類CAT活性，為體內抗氧化效果提供機制解釋。



生理適用性：在寬溫域和pH范圍內保持活性，確保體內治療穩定性。



3. 技術優勢與領域貢獻



方法學創新：



首次將Unisense微電極用于納米催化劑CAT活性的實時、原位定量評估。



普適價值：



為氧化還原型納米藥物的催化活性標準化檢測提供新方案。



總結：本研究通過Unisense電極等多項技術，證實ZnPBA NCs通過“抗菌-抗炎-抗氧化”三重協同機制高效治療細菌性肺炎，為抗感染納米藥物設計提供新范式。
