Bone microenvironment regulative hydrogels with ROS scavenging and prolonged oxygen-generating for enhancing bone repair

骨微環(huán)境調(diào)節(jié)水凝膠具有清除活性氧和延長產(chǎn)氧能力以增強骨修復

來源：Bioactive Materials



一、摘要核心內(nèi)容



本研究開發(fā)了一種新型智能水凝膠（CPP-L/GelMA），通過整合過氧化氫酶（CAT）和ROS響應性釋氧納米顆粒（PFC@PLGA/PPS），實現(xiàn)以下功能：

ROS清除與智能供氧：在骨缺損缺氧微環(huán)境中，CAT降解過氧化氫（H?O?）生成氧氣，同時ROS觸發(fā)納米顆粒持續(xù)釋放氧氣（>14天）。



微環(huán)境調(diào)控：逆轉(zhuǎn)缺氧誘導的氧化應激，抑制破骨細胞分化，促進血管生成和成骨分化。



骨再生機制：通過激活BMAL1-自噬通路（Nrf2-BMAL1-autophagy pathway）顯著促進骨再生。



二、研究目的

解決缺氧問題：克服骨缺損區(qū)域因血供中斷導致的缺氧和ROS累積，抑制骨再生。



開發(fā)智能材料：設計可響應ROS水平、持續(xù)供氧的水凝膠，避免傳統(tǒng)材料氧氣爆發(fā)釋放的弊端。



驗證協(xié)同效應：探究氧療與ROS清除對血管生成、成骨分化和骨再生的協(xié)同促進作用。



三、研究思路

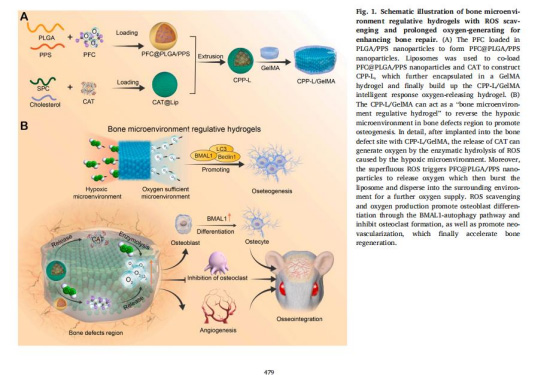

材料設計：



合成ROS響應性納米顆粒（PFC@PLGA/PPS），負載全氟化碳（PFC）作為氧載體。



將CAT與納米顆粒共封裝于脂質(zhì)體（CPP-L），再整合至甲基丙烯?；髂z（GelMA）水凝膠中。

體外驗證：



表征材料理化性質(zhì)（SEM、力學測試、降解性）。



檢測氧釋放動力學（Unisense電極）和ROS清除能力。



評估對血管內(nèi)皮細胞（HUVEC）、成骨細胞（MC3T3-E1）和破骨細胞（RAW264.7）的影響。

體內(nèi)驗證：



建立小鼠顱骨缺損模型，植入水凝膠。



監(jiān)測體內(nèi)ROS水平（ROS Brite 700探針）、缺氧狀態(tài)（Hypoxyprobe）及血管生成（CD31染色）。



通過Micro-CT、組織學（H&E、TRAP染色）和免疫熒光分析骨再生效果。



四、測量數(shù)據(jù)及研究意義

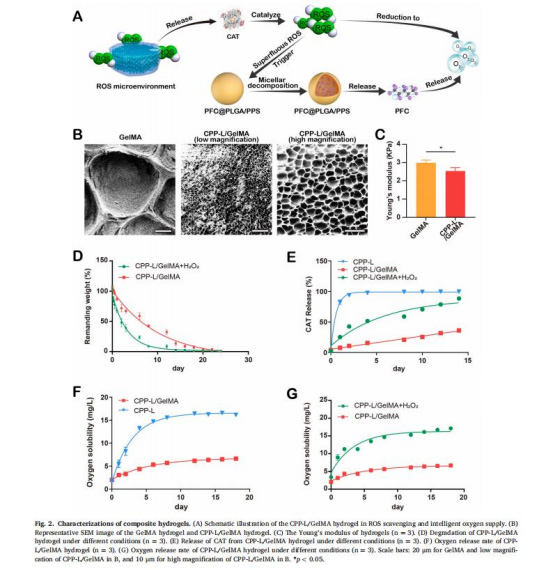

氧釋放動力學（圖2F-G）

數(shù)據(jù)：CPP-L/GelMA在14天內(nèi)持續(xù)釋氧（0.31 μM），顯著高于對照組（PFC@PLGA/PPS僅維持10天）。



意義：證實水凝膠可實現(xiàn)長效供氧，滿足骨修復的長期需求。



來源：圖2F（體外）、圖6F（體內(nèi)）。

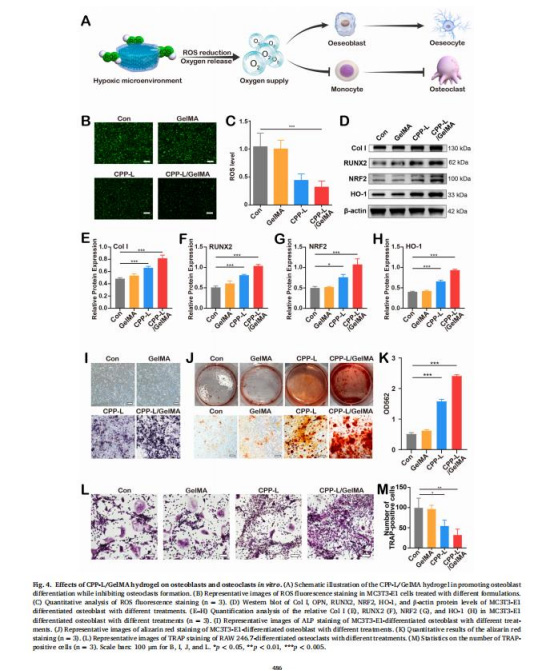

ROS清除能力（圖4B-C）



數(shù)據(jù)：CPP-L/GelMA使MC3T3-E1細胞內(nèi)ROS水平降低50%（vs. 對照組）。



意義：緩解氧化應激，保護成骨細胞免受缺氧損傷。



來源：圖4B-C。

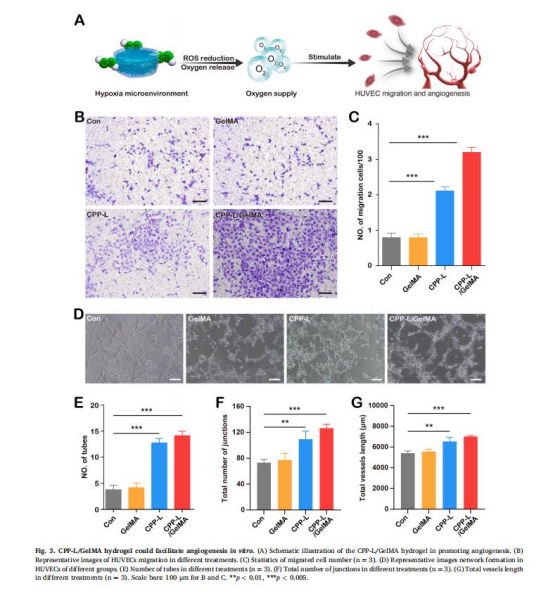

成骨分化（圖3J, 圖4I-K）



數(shù)據(jù)：



ALP活性提升138%（CPP-L/GelMA組 vs. 對照組）。



鈣結(jié)節(jié)形成量增加4倍（Alizarin Red染色）。



意義：持續(xù)供氧顯著增強成骨標志物（RUNX2、OCN）表達和礦化能力。



來源：圖3J（體外）、圖4I-K（體外）。

血管生成（圖7F-I）



數(shù)據(jù)：CPP-L/GelMA組血管密度為對照組的1.5倍（CD31?染色）。



意義：改善缺氧微環(huán)境促進內(nèi)皮細胞遷移和管狀結(jié)構(gòu)形成。



來源：圖7F-I（體內(nèi)）。

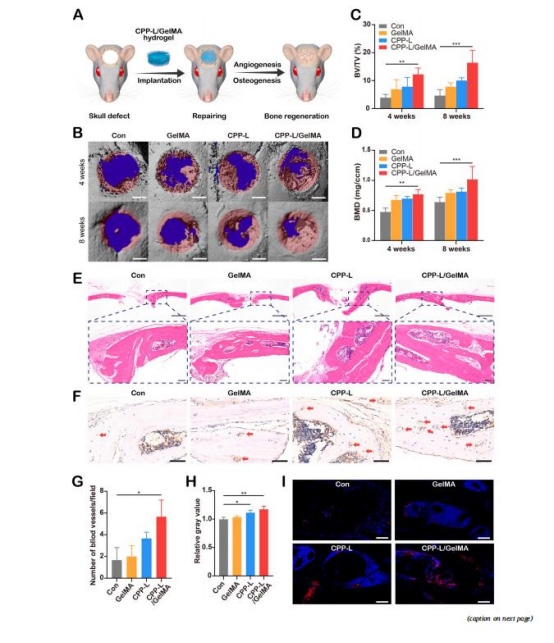

骨再生效果（圖7B-D）





數(shù)據(jù)：



骨體積分數(shù)（BV/TV）提升3倍（8周）。



骨礦物密度（BMD）增加30%。



意義：智能供氧協(xié)同ROS清除加速骨缺損修復。



來源：圖7B-D（Micro-CT）。



五、丹麥Unisense電極測量數(shù)據(jù)的研究意義



檢測目標：

溶解氧濃度：使用Unisense OX-NP氧傳感器實時監(jiān)測水凝膠釋氧動力學（方法2.2.7）。



關鍵發(fā)現(xiàn)與意義：

精準量化釋氧性能：



CPP-L/GelMA在體外維持穩(wěn)定氧濃度（0.31 μM）超過14天（圖2F），而傳統(tǒng)PFC@PLGA/PPS僅維持10天。



意義：為材料“長效供氧”特性提供直接證據(jù)，克服傳統(tǒng)材料爆發(fā)釋放的缺陷。

體內(nèi)-體外相關性驗證：

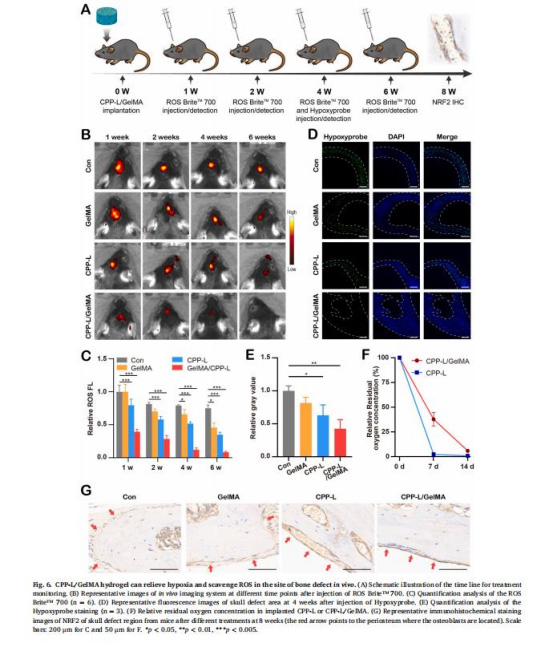

體內(nèi)實驗（圖6F）顯示植入后14天，水凝膠仍保留60%氧載體活性，與體外數(shù)據(jù)一致。



意義：證實材料在生理環(huán)境中的可靠性，支持其臨床轉(zhuǎn)化潛力。

技術優(yōu)勢：



高時空分辨率：實時動態(tài)記錄局部氧分壓變化，避免終點檢測的偏差。



意義：為優(yōu)化材料設計（如PFC濃度、納米顆粒包封率）提供精準參數(shù)。



六、結(jié)論

材料創(chuàng)新性：CPP-L/GelMA是首個集成ROS清除與智能供氧的骨修復水凝膠，可動態(tài)響應微環(huán)境變化。



核心機制：

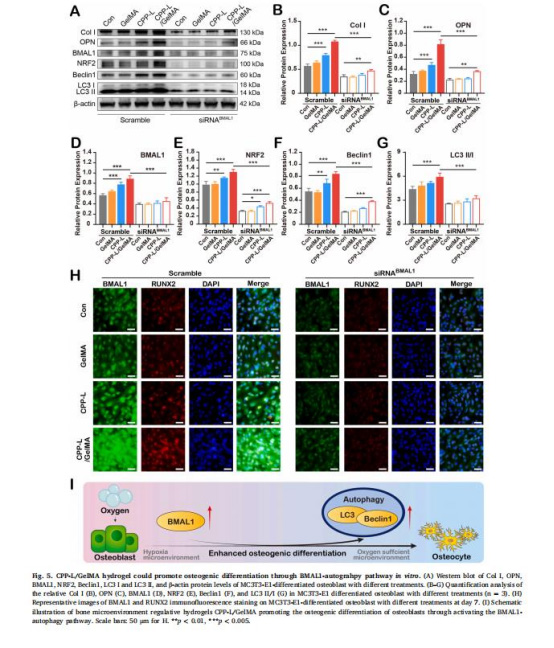

持續(xù)供氧上調(diào)BMAL1表達，激活自噬通路（LC3-II/I↑），促進成骨分化。



ROS清除抑制破骨細胞形成（TRAP?細胞↓50%）。

治療價值：



在小鼠顱骨缺損模型中，新骨體積增加3倍，血管密度提升1.5倍。



為臨床大尺寸骨缺損修復提供新策略。



---

標題：Bone microenvironment regulative hydrogels with ROS scavenging and prolonged oxygen-generating for enhancing bone repair

來源：Bioactive Materials
