An attached microalgae platform for recycling phosphorus through biologically mediated fertilizer formation and biomass cultivation

基于附著微藻平臺的生物介導肥料形成與生物質培養的磷回收技術

來源：Cleaner Engineering and Technology, Volume 17, 2023, Article 100701

《清潔工程與技術》2023年第17卷，文章編號100701



摘要內容



研究開發了一種旋轉藻類生物膜反應器（RABR），利用微藻生物膜從污水處理廠厭氧消化液（ADE）中回收磷和氮，通過生物介導形成鳥糞石（NH?MgPO?·6H?O）并培養生物質。RABR通過旋轉生長基質交替浸入富營養水體和大氣中，利用微藻光合作用提升生物膜內pH值，促進鳥糞石沉淀。實驗證實：

光合作用使生物膜深層pH升高（圖7），加速鳥糞石形成；





降低轉速（延長大氣暴露時間）可通過蒸發濃縮離子，超越鳥糞石溶解度積；

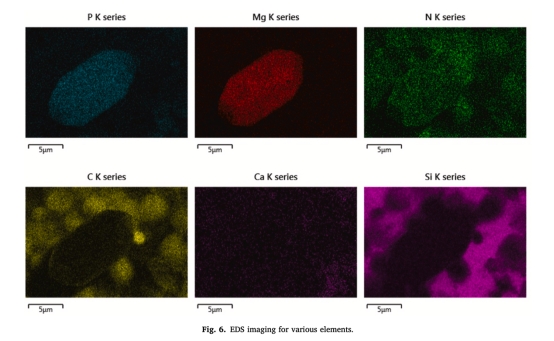

掃描電鏡（SEM）和能譜（EDS）驗證鳥糞石晶體存在（圖5-6），灰分分析量化其含量（表3）。









這是首次報道藻類生物膜光合作用強化鳥糞石形成的過程。



研究目的

驗證RABR平臺通過微藻生物膜同時實現磷回收（鳥糞石）與生物質生產的技術可行性。



闡明光合作用、蒸發濃縮和生物膜成核位點對鳥糞石形成的協同機制。



評估不同規模RABR（實驗室/中試/生產級）的運行效果（表1）。





研究思路

理論分析：

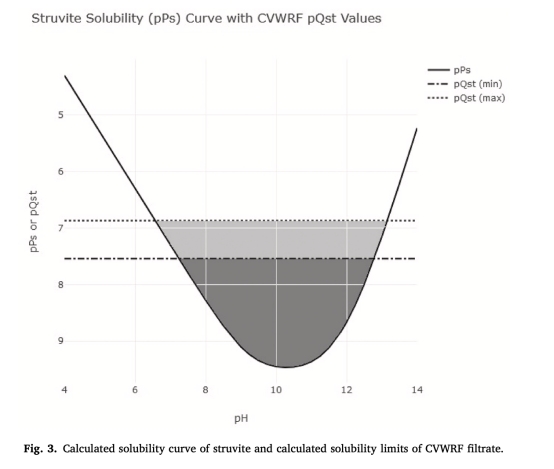

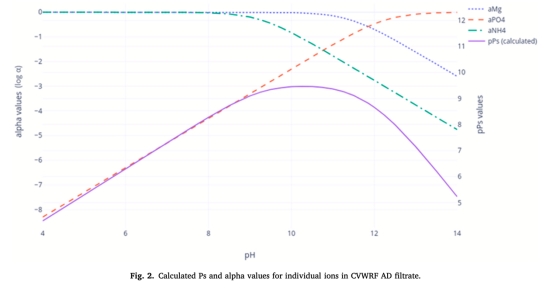

基于Stumm-Morgan方程計算鳥糞石溶解度積（pP?）與ADE離子濃度積（pQ??），確定pH 7-13為理論沉淀區間（圖2-3）。

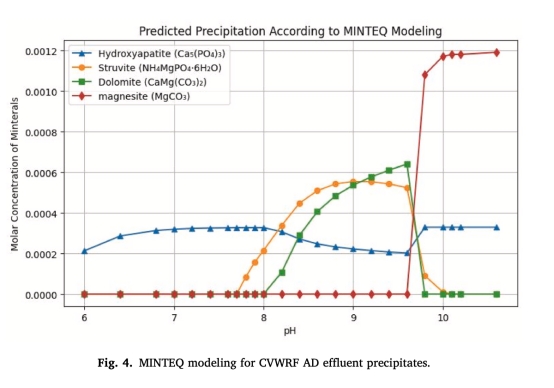

MINTEQ模型預測pH 8.5-9.5時鳥糞石沉淀量最大（圖4）。

實驗驗證：





構建三尺度RABR（實驗室/中試/生產級），以ADE為培養基質（表1）。



利用SEM/EDS鑒定鳥糞石晶體（圖5-6），灰分分析量化沉淀量（表3）。



Unisense微電極測量生物膜內pH梯度（圖7），關聯光合作用強度。

機制解析：



對比不同大氣暴露時間對沉淀的影響（表1）。



分析光照（PPFD）與pH升高的因果關系（圖7）。



測量數據及研究意義

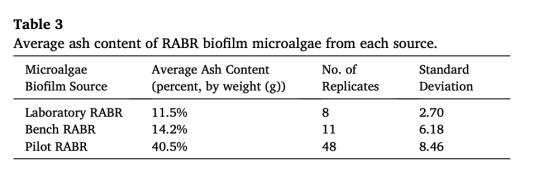

鳥糞石沉淀數據（圖5-6，表3）



數據：僅生產級RABR（大氣暴露157秒/循環）生成鳥糞石，灰分含量達40.5%（實驗室級僅11.5%）。



意義：證實延長大氣暴露時間可通過蒸發濃縮離子，超越溶解度積，是鳥糞石形成的關鍵操作參數。

pH梯度數據（圖7）



數據：300 μmol/m2·s光照下，生物膜深層（>500 μm）pH顯著高于表層（黑暗時無梯度）。



意義：揭示光合作用通過消耗CO?提升局部pH（尤其深層），創造鳥糞石沉淀的堿性微環境。

營養鹽去除數據（正文）



數據：RABR對ADE中氮、磷去除率分別為30%和45%（12-16°C低溫條件）。



意義：證明RABR在低溫環境下仍有效回收營養鹽，適用于實際污水處理場景。



結論

技術可行性：RABR成功耦合微藻生物質生產（7.5 g/m2·天）與鳥糞石沉淀（占生物質干重29%），實現磷資源循環利用。



核心機制：光合作用提升生物膜深層pH至8.5-9.5（最佳沉淀區間），大氣暴露濃縮離子，二者協同驅動鳥糞石形成。



應用價值：相比傳統鳥糞石回收工藝（需化學調pH和鎂源），RABR無需添加劑，降低磷回收成本，為污水處理廠提供可持續磷管理方案。



丹麥Unisense電極測量數據的詳細研究意義



使用Unisense pH-50微電極（分辨率50 μm）測量生物膜內部pH梯度（圖7），其核心價值在于：

微尺度機制解析：



直接觀測到光照下生物膜深層（>500 μm）pH比表層高0.5-1.0單位，證實光合作用在生物膜內部形成堿性微環境，為鳥糞石沉淀提供局部熱力學驅動力。

過程關聯性驗證：



通過對比黑暗與光照（300 μmol/m2·s PPFD）下的pH分布，明確光照強度與pH升高的定量關系，將光合作用代謝活性直接關聯至鳥糞石形成化學條件。

技術優化指導：



揭示pH梯度最大位置位于生物膜中部（非表面），指導RABR設計時需保障生物膜厚度>500 μm以充分利用高pH區域。

理論模型支撐：



實測pH梯度驗證了MINTEQ模型預測（pH 8.5-9.5時沉淀量最大），為模型可靠性提供實驗證據。
